一、產品介紹

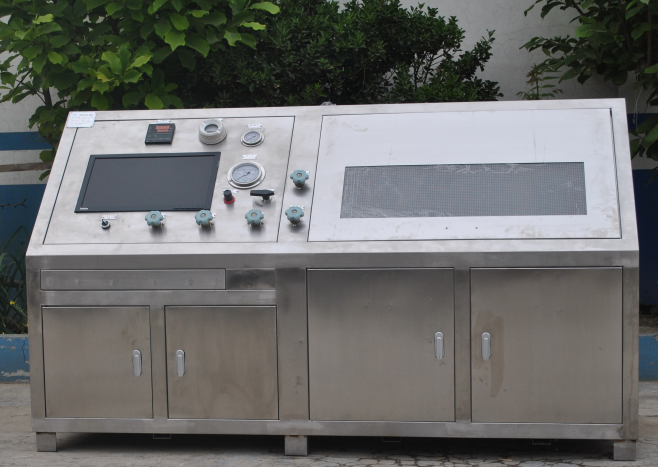

濟南思明特科技有限公司研發的冷卻水管爆破試驗機專門用于測試?yán)鋮s水管材的耐壓能力和爆破強度的設備。在測試過程中，冷卻水管爆破試驗機將水通過管道系統導入試樣管內，然后逐漸增加壓力，同時監控試樣管的變形情況。當試樣管發生破裂時，設備會立即切斷壓力，以保護測試人員的安全。此時，設備會記錄下爆破強度、破裂形式、破裂位置等信息，以便后續分析和評估。
二、冷卻水管爆破試驗機參數
測試壓力范圍：0~5Mpa或其他特定范圍。
采集精度：通常為0.5%fs。
顯示單位：0.01Mpa。
驅動壓力：例如0.3~0.8Mpa。
采集速率：例如30次/s。
增壓介質：通常為液體，如清水。
增壓方式：氣動液體泵或電動液體泵。
測試項目：水壓密封性，水壓強度，水壓爆破等。
試驗原理：在測試過程中，冷卻水管爆破試驗機將水或其他試驗介質通過管道系統導入試樣管內。然后，逐漸增加壓力，同時利用傳感器和控制系統實時監測和記錄試樣管的變形情況。當試樣管發生破裂時，設備會立即切斷壓力，并記錄下相關數據。
三、冷卻水管爆破試驗過程
a.安裝配合接口(如。汽車工業用(VDA)龍頭、軟管倒鉤等)。
b.安裝待測組件。管道的所有末端都應連接到測試室并密封。
c.作為測試流體，冷卻劑或空氣都可以使用。測試設備應能夠提供足夠的壓力，直至破裂。
d.將測試液完全注入管道試樣中。
e.將測試室環境溫度維持在最大漂移溫度±2°C，持續4小時。對于GMW18152型號的A型軟管，使用60°C。軟管結構B型和C型每GMW18152使用VTS最大漂移溫度。
f.以20kpa±5kpa /s的速率增加壓力，直到發生破裂或泄漏。壓力與時間的關系圖必須記錄在設備軟件的圖表上。
|
