一、應用范圍：
???????
濟南思明特膠管脈沖試驗機主要用于：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯等膠管的疲勞性測試。
遵循以下標準：
《GB/T3683-1992鋼絲增強液壓橡膠軟管和軟管組合件》；
《GB/T5568-1994橡膠、塑料軟管及軟管組合件 無曲撓液壓脈沖試驗》；
《GB/T12722—1991橡膠和塑料軟管組合件 曲撓液壓脈沖試驗（半Ω試驗）》；
《GB7939-92液壓軟管總成試驗方法》；
《ISO 6802-1991鋼絲增強的橡膠和塑料軟管及軟管件 撓曲液壓脈沖試驗》；
《ISO 6803-1994橡膠或塑料軟管和軟管組件 無撓曲的液壓脈沖試驗》；
《GB／T7127.1-2000使用非石油基制動液的道路車輛液壓制動系統用制動軟管組合件》；
《GB／T7127.2-2000使用石油基制動液的道路車輛液壓制動系統用制動軟管組合件》；
《HT／T2718-1995汽車空調用橡膠和塑料軟管及軟管組合件》；
《ISO 6805-1994井下采礦用的橡膠軟管和軟管組件 采煤用鋼絲增強液壓型 規范》。
二、基本參數
1. 試驗介質：油、水或乙二醇混合液
2. 脈沖壓力：0-70Mpa（可以調節）
3. 壓力控制精度：0.01MPa
4. 脈沖頻率：5~30 次/分 （可調）
5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。
6. 試驗介質溫度：室溫～160℃（根據客戶要求）
7. 安裝方式：垂直90°，180°
8. 試驗次數打到100萬次以上（連續一次）
以上，進行密封性能試驗，不得出現泄漏或變形情況。

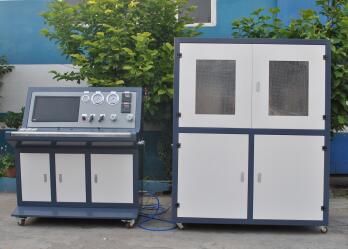

三、設備構成
本試驗臺由3 個主要部分組成：
1． 液壓系統：循環泵、脈沖發生器。
2． 試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。
3． 電器控制柜及計算機測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
四、型號選擇
產品名稱 |
脈沖試驗臺 |
產品型號 |
SUP_JGMCSYJ_70 |
基本原理 |
根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管輸送給試樣中，進行脈沖試驗。 |
性能參數 |
試驗壓力 |
0~70MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
脈沖頻率 |
5-120次/分 |
試驗介質 |
水或液壓油 |
操作方式 |
電腦控制 |
控溫精度 |
平均差±1℃，最大偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
適用范圍 |
高壓軟管，膠管等 |
相關產品：
濟南思明特管材脈沖試驗臺主要用于以下零部件的出廠檢測：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、渦輪增壓系統軟管、工程液壓軟管；航空軟管和管匯；其他硬管或接頭以及汽車剎車泵、散熱器、油冷器、缸體的脈沖試驗。
更多詳情點擊：管材脈沖試驗臺
濟南思明特科技有限公司研發的高壓脈沖壓力試驗機主要用于管材、閥門、壓力容器等產品的脈沖壓力試驗。試驗壓力0~18Mpa，采用計算機控制。配備數據采集與處理系統，可對對壓力波形數據進行實時采集與存儲。
高壓脈沖壓力試驗臺
膠管氣密檢測設備用于全膠膠管、織膠管、纏繞膠管、針織膠管、短纖維膠管等膠管的氣密性檢測。產品配置有自動氣動或者液壓夾緊機構用于被測件兩端的密封工裝自動夾緊。
煤礦液壓支架膠管試驗臺主要是用于高壓膠管、煤礦液壓支架膠管、軟管總成的水壓耐壓試驗，試驗壓力、時間等參數可自由設置，試驗完成自動停機并生成試驗報告,試驗報告格式可根據客戶要求制定。緊急情況可以卸除試驗壓力。
濟南思明特科技有限公司研發的中冷器壓力脈沖試驗機用于風冷式、水冷式中冷器的壓力脈沖試驗，在一定條件下介質溫度下的最大承受的壓力值，根據相關標準判斷被測產品是否符合要求。
