一、產品介紹：

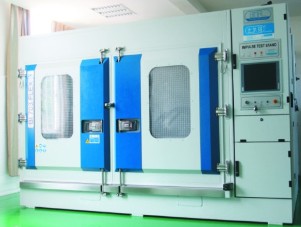

濟南思明特科技有限公司研發的壓力脈沖交變?cè)囼?yàn)臺設備主要用于液壓脈沖試驗。該試驗臺作為散熱器、汽車熱交換器、冷凝器、管路和壓力容器等在脈沖壓力下疲勞壽命的主要設備，對保證其質量和提高其可靠性有重要作用。 在結構上，脈沖試驗的壓力由液壓動力系統以及增壓缸等組成的脈沖壓力系統實現，壓力的交變由伺服閥的雙閉環控制實現，試驗介質的循環通過離心泵、補液泵等組成的封閉式循環系統來實現。冷熱一體機采用制冷劑作為冷媒，實現導熱硅油的高低溫工況，進而與實驗介質進行熱交換，間接實現介質的高低溫溫度值。
二、壓力脈沖交變?cè)囼?yàn)臺參考標準
UL1995《美國房間空調器安全標準》
DIN EN 60335-2-40《家用和類似用途電器.安全.第2-40部分》。
GB/T7939-2008/ISO6605:2002《液壓軟管總成 試驗辦法》。
GB1103-84《液壓件脈沖試驗辦法》。
三、功能介紹
試驗開始時能夠自動排出試樣內氣體；
試驗箱體內部漏斗狀，拆卸被試件后的泄漏介質自動回收；
試件失效后壓力迅速下降，不會有連續的高壓液體噴出，限度保證操作者安全，同時， 具有試件破損后自動停機保護功能；試驗過程中發生泄漏或壓力過高，能夠自動停機，并能顯示故障原因；如果發生泄漏，系統自動泄壓后，可以手動模式下加壓查找漏點
設備工裝具有容易安裝的接口，可以采用輔助工裝快速將試件連接（我方可提供參考）；
試驗時可以調節系統壓力，設定試驗次數，試驗開始可以自動記錄沖擊次數；
試驗時外部可以觀察試樣試驗情況。觀察窗設有保護裝置；也可以選配工業攝像頭，監控試 驗艙內情況；
試驗參數可在界面自定義輸入，同樣測試件輸入一次后存儲，再次試驗直接調用即可，無需 再次輸入；
試驗時可自由設定運行周期次數要求，當達到要求時可以自動停止試驗；
測試完畢可自動生成試驗報告，可打印輸出介質溫度、脈沖次數、脈沖壓力和壓力波形等試
驗參數；脈沖次數、已完成脈沖次數、剩余脈沖次數等即時顯示，試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，工業計算機控制，存儲器有USB接口，可以將存儲數據以Excel文檔格式輸出；
具有以下安全裝置：試驗艙門打開時不能測試，有網線加強的安全玻璃；緊急按鈕；遇故 障自動停機；安全標準參照美國孟菲斯當?shù)匾?guī)定。同時，可以視情況手動選擇試驗操作是否與防護門的關閉相關聯。如果選擇關聯，則門開啟時不能進行試驗操作，反之則反。
使用壓力表和傳感器雙重顯示；
傳感器拆卸方便，并留有壓力標定接口，軟件內部具備可以標定的窗口，當傳感器出現線
性漂移時，可以對其進行標定和設置；
四、參數：
試驗介質：清水、水乙二醇混合液、油；
支持樣品內容積：0——40L（10L以上交變頻率降低至0.5HZ ） ；
交變壓力范圍:0-60MPa（根據需要選擇合適的量程）；
保壓壓力范圍：0~60MPa之間可調；
壓力控制精度：±0.25%FS；測量精度：±0.25%FS；
脈沖頻率：0.5~1HZ可調；保壓時間：0~5min可調；
脈沖壓力波形：正弦波、方波、梯形波等可供選擇和設置
水閥，電磁閥壽命循環試驗臺能夠滿足水閥在特定工況下的壽命循環試驗要求；具有自動記錄測試過程中的相關數據和歷史數據查詢功能。
|
