一、產品介紹

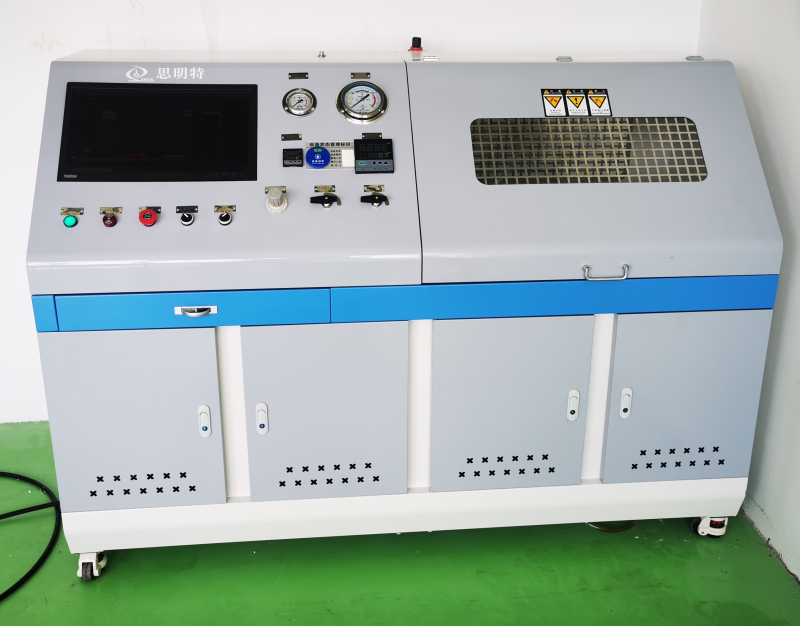

濟南思明特科技有限公司研發的減壓閥性能試驗臺主要用于減壓閥性能測試，包括物性、動作、泄漏量、流量、密性及減壓性能的測試，測試時講被測減壓閥固定安裝在測試平臺上。參考國家標準GB/T12245-2006《減壓閥 性能試驗方法》。
二、減壓閥性能試驗臺參數
試驗介質：空氣（高壓氣源系統中20MPa輸出回路）
測試對象：減壓閥、多聯裝減壓組件
入口壓力：Max20MPa(需更高時可調節高壓氣源系統輸出壓力)
出口壓力：3.5MPa(測試閥門壓力，設計按6.4MPa設計)
閥門規格：DN10-DN32
流量測試范圍：Max150m³/min
壓力測量精度：0.5%F.S
流量測試精度：1%F.S
電源要求：AC220V 50Hz
三、減壓閥性能試驗臺特點
采用高壓流量計測量試驗流量，實時測量；
配置高壓氣動球閥及高壓氣動調節閥；
系統設計合理，元器件質量穩定可靠，從設計原理上和零配件等源頭上保證系統運行穩定可靠；
整機管路全部采用不銹鋼材質；
系統設計時使用的元器件預留安全系數，且系統設置最高安全保護壓力，系統超壓安全閥自動起跳卸壓；
管路連接采用法蘭或螺紋接頭，根據工件連接類型和通徑，選擇不同的接頭進行安裝。
|
