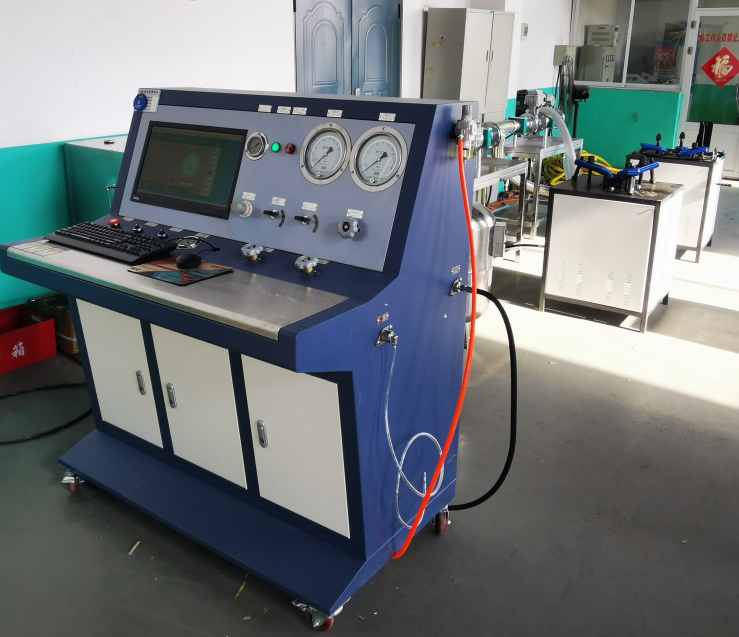

一、產品介紹
濟南思明特科技有限公司研發的海底閥校驗臺用于海底管道的閥門測試和校驗，模擬海底閥在實際運行中的工況，對其進行全面的測試和校驗，以確保其性能和質量符合要求。通過對海底閥進行測試和校驗，可以評估其安全性能，預防潛在的安全隱患，從而保障海洋資源輸送管道的安全運行。 廣泛應用于海洋油氣開采、海洋工程建設等領域，對于保障海洋工程的安全和可靠性具有重要意義。
二、海底閥校驗臺參數
（1）額定電壓：AC380V；
（2）額定功率：8.0KW；
（3）最高工作壓力：3.75MPa
（4）可校驗通徑：DN25mm-200mm；
（5）管路與閥門材質：304不銹鋼；
（6）管路通徑：水路DN65、氣路DN15；
（7）控制系統硬件：PLC可編程控制器，5KW變頻器，電腦主機（4G、1T）加15吋觸摸顯示屏，自動調節閥，氣動球閥等；
（8）水循環系統：流量70M3/h，揚程15米，變頻水泵；
（9）開關量電壓：24V （10）氣路與水路調節閥控制信號：4-20mA；
（11）壓力與流量傳感器輸出信號：4-20mA；
（12）待校驗閥夾緊臺：液壓夾緊，夾緊力無級可調，自動保壓，最大夾緊力不下于5T。
三、海底閥校驗臺特點
采用觸摸顯示屏，通過點擊觸摸屏上的控制按鈕完成所有校驗操作；
各項試驗過程實現全數字化，實時顯示理論曲線與實際測試過程曲線，自動將測試過程誤差控制在要求的范圍內；
對校驗人員進行身份驗證，自動記錄登錄人員信息并導入報告與記錄中；
對各種傳感器進行定標，保證其測量精度；
自動分別樣品編號，自動導入測試數據與信息，自動客戶指定格式的各種文檔；
能快速調閱、修改與刪除所有校驗任務；
|
