試驗裝置

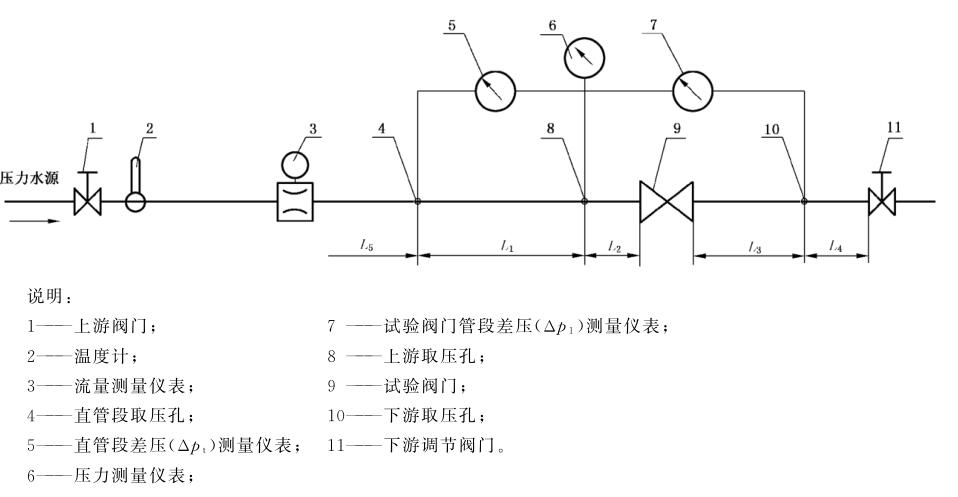

試驗閥門為直通式或Z形連接(進出口不在同一軸線上) 的典型試驗系統布置如圖 1 所示; 試驗閥門為角式連接的典型試驗系統布置如圖 2 所示。

當試驗閥門有多個進出 端口 的, 應按要求, 在需要測試的兩端或多端布置試驗系統。
除非因試驗閥門連接形式的原因, 試驗閥門 連接管道無法水平安裝的, 其他所有的試驗閥門 連接管道都應采取試驗閥門和連接管道均水平布置方式布置進行試驗。
應保證試驗過程中, 管道內全部充滿水, 不會有空氣進入管道內。
試驗時, 應保證下游調節閥門前管道內的水壓力應不小于 35 kPa 。
下游調節閥門應采用不會造成管道內水流量波動的閥門(閥芯節流件不會是在水流中有晃動)。
安裝后, 連接管道與流量測量儀表、試驗閥門各處應當同軸, 各連接處應無泄漏。 連接處的密封
墊片的內孔應不小于管道內徑, 應無影響管道流通的凸臺、棱邊等現象存在。
