SY/T5053. 1 ～ 2000 防噴器及控制裝置，防噴器；
SY/T5127 ～ 2002 井口裝置和采油樹規范；
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
API Spec 6A /ISO 10423 采油樹和井口裝置。
公共安全行業標準及部對安全防范工程管理要求
1、系統配置有
氣體增壓泵，可實現高壓空氣、氮?dú)獾脑鰤骸?/DIV>
2、管路全部采用不銹鋼材質，采用硬密封連接，可方便拆卸，沒有焊接連接。

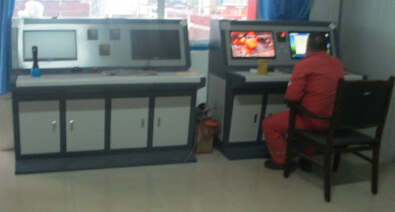

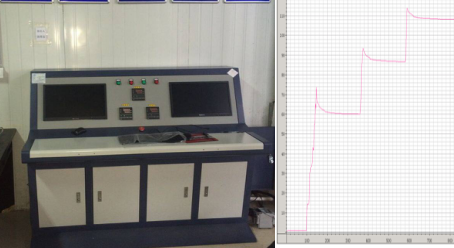

3、系統配置有數據采集與遠程視頻監控裝置，用于氣密封試驗遠程壓力控制與現場試驗視頻觀察，充分保護測試人員安全。裝置采用冒泡法觀察被測件的泄漏情況，可實時顯示數據采集的壓力-時間曲線，輸出試驗報告，支持?jǐn)?shù)據回放功能。
1、動力源：2-8公斤壓縮空氣作為氣密封試驗設備的動力。
2、驅動空氣流量：1.6立方/分鐘
3、壓力測試：0—210Mpa。
4、工作介質：壓縮空氣或氮?dú)狻?/span>
五、高壓氣密封試驗設備的典型應用

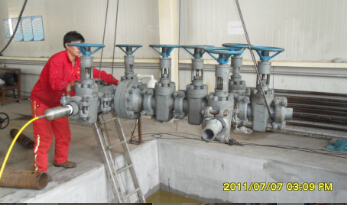

- 采用樹、采氣樹、井口裝置的氣密封試驗
- 航空航天附件維修后的靜態、動態測試
- 安全閥門校定
- 閥門及井口裝置水壓試驗
- 氣壓調節器的檢測
- 汽車制動系統測試
- 可增壓氮?dú)?，氫氣，空氣，甲烷等各種氣體
六、氣密封試驗設備型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_QMF_35 |
35MPa |
自動 |
空氣/氮?dú)?/TD>
|
| SUP_QMF_70 |
70MPa |
自動 |
空氣/氮?dú)?/TD>
|
| SUP_QMF_105 |
105MPa |
自動 |
氮?dú)?/TD>
|
| SUP_QMF_140 |
140MPa |
自動 |
氮?dú)?/TD>
|
| SUP_QMF_210 |
210MPa |
自動 |
氮?dú)?/TD>
|
| SUP_QMF_280 |
280MPa |
自動 |
氮?dú)?/TD>
|
相關產品
思明特井下工具高溫高壓模擬試驗裝置根據相關標準研發，能夠有效地滿足你的測試目標，并終準確地描述測試結果。本試驗機試驗壓力0~210Mpa，主要用于各種封隔器、井下工具、密封元件模擬高溫高壓的試驗，檢測其耐高溫、耐壓及密封性能?？赏瓿蓪?duì)Φ177.8mm系列井下工具在高溫、高壓下油浸性能試驗
防噴器試壓設備
更多資料介紹進入 油（氣）井試壓設備
濟南思明特生產的氣動試壓泵 能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。
更多詳情請點擊：氣動試壓泵

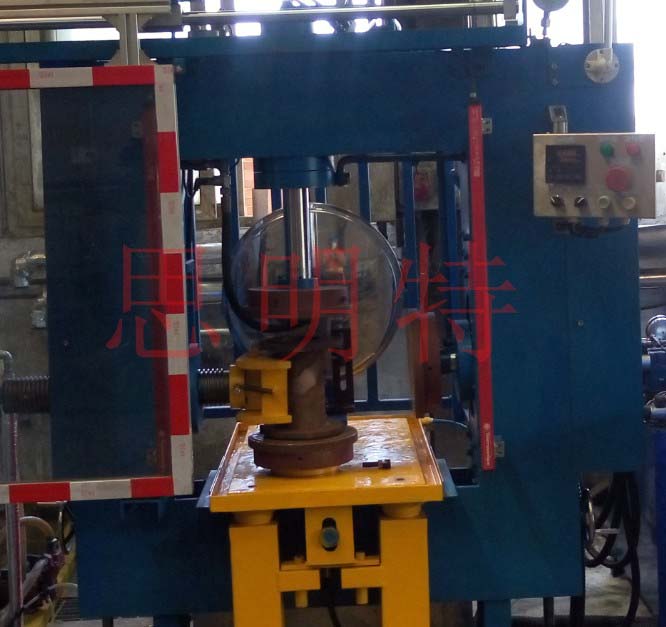

三通閥門水壓試驗機采用立式結構。整機基于DN100的三通管件來進行設計，綜合能力要前后覆蓋到DN50~DN200的三通和直管。三通閥門水壓試驗機由四向夾緊機構、水壓系統、液壓管路和水管路以及防護裝置組成。
更多詳情請點擊：三通閥門水壓試驗機、四通閥門水壓試驗設備
封隔器（橋塞）檢測設備能夠完成API SPEC 11D1中6.5.2.3描述的關于V5級別的全部試驗內容（具體參數及試驗流程見附錄），能夠制作相關測試報告（壓力與時間曲線圖、），作為申請API產品V5級別認證的重要支持部分。該設備能夠?qū)Ψ飧羝鳎蛉┦┘幼鈮毫?；?duì)封隔件施加上下壓差；能夠提供軸向解封載荷，并滿足試驗前后對試驗工具的輸送要求。該設備由動力系統、介質循環系統、遠程測控系統、軸向載荷機構、試驗平臺5部分組成。
更多詳情請點擊：隔器（橋塞）檢測設備
shiyouhangyeshiyanji-sy
高壓堵漏實驗儀主要用于模擬地層溫度、壓力等條件，記錄泄漏時間、泄漏量、泄漏時間和模擬泄漏層的泄漏狀態，靜態評價泥漿泄漏效果。通過泄漏試驗，研究了各種地層泄漏效果的不同泄漏。為防止鉆井工程泄漏，正確處理鉆井工程泄漏事故，提供了完整有效的科學依據。

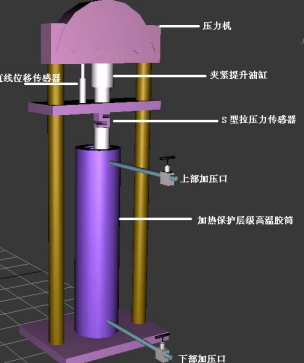

井下工具試驗裝置針對連續油管高溫高壓井下工具測試要求而設計的專用裝置。它以一臺大功率變頻電機柱塞泵和三件工具測試儀器為核心通過PLC進行系統控制。主體分為連續油管井下工具試驗臺和模擬井下300℃高溫環境循環系統兩部分，采用人工上、下工具，自動夾裝，液壓推進等進行測試，評定工具的使用參數及維保狀況。
礫石充填防砂形態模擬實驗裝置用于高度模擬井下擠壓充填施工工況，研究礫石再不同的工藝情況下的形態，對施工工藝有進一步的參考，以及疏松砂巖儲層縱向非均質性對礫石層擠壓充填形態的影響，并根據實驗結果為不同條件下防砂井礫石充填作業的施工方案、產品優化提供作業依據。
其他產品
高壓氣密性試驗機 0-210Mpa 氣密性試驗， 可進行多路試驗，能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。本型號氣密封試壓臺適用于石油工程的管材，防噴器、閥門、采氣井口裝置、管匯、井下工具及航空、科研機構和各個行業等各類壓力容器的氣密性檢測。
