一、產品介紹

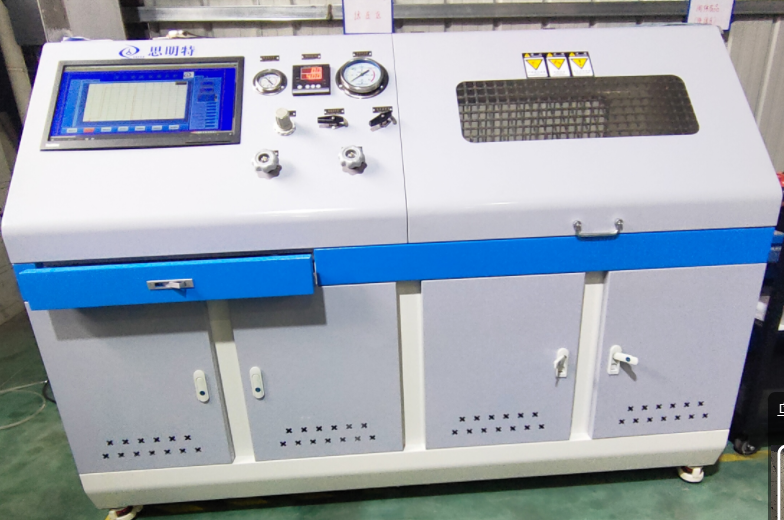

濟南思明特科技有限公司研發的波紋軟管耐壓氣密性試驗機用于檢測波紋管的氣密性實驗，產品配置有相關的氣密檢測水槽，以及壓力控制部分、計算機操作控制部分組成，適用于金屬波紋管的耐壓性能、氣密性能試驗。滿足國家標準GB/T 12777-2019《金屬波紋管膨脹節通用技術條件》。
二、波紋軟管耐壓氣密性試驗機參數
耐壓性試驗
試驗介質：清水
壓力范圍：0-5MPa
升壓速率：（0.1∽0.5）Mpa/min可調
高壓出水量：12L/min
壓力采集精度：±0.005MPa
壓力傳感方式：電流變送器方式
穩壓裝置耐壓：10Mpa
壓力采集間隔：0.1s
高壓泵壓力范圍：0-5MPa
變頻器調頻范圍：0-50Hz
保壓時間：0∽99.99s/min可設定
壓力顯示波動：小于1.5Mpa時，壓力波動值≦±0.03Mpa；
壓力管道直徑：DN32無縫鋼管及橡膠軟管；
氣密性試驗：
加壓范圍：0～50kPa；
試驗介質：空氣；
介質溫度：常溫；?
壓力測量精度：±0.5%?F.S；
壓力控制精度：±1% F.S；
計時范圍：0～999h；
驅動壓力：壓縮空氣0.1MPa≤P≤0.8MPa。采用壓縮機提供氣源，空壓機由需方自備；
控制方式：自動/手動；
升壓速率：（5kpa∽50kpa）/min可調；
爆破試驗部分
試驗工位：適用于金屬波紋軟管試驗樣品一個工位試驗；
試驗類型：連接零件與連接部位可經受25MPa 以內的水壓爆破試驗。
水管：最高耐壓 35MPa，采用高壓軟管。
由水壓試驗部分、計算機操作控制部分與前面共用； ???????????????????????????????????????????????
爆破試驗箱尺寸（僅作參考）：長 1200x 寬 800x 高 1300mm 重量:約75Kg；
材質：整部分采用鋼材加工成型，經靜電高溫烤漆制成。
爆破安全防護：在爆破試驗箱外圍另加防護框架，以確保人身安全。
計算機操作控制部分
采用計算機+PLC+模塊采集和控制；
壓力控制和穩壓采用變頻器控制；
保壓時間：0∽99.99s/min可設定；
整機功率：2.0KW；
三、波紋軟管耐壓氣密性試驗機特點
采用計算機自動變頻控制技術、穩壓系統，可對各類型軟管進行水壓耐壓試驗。計算機自動記錄數據，可按要求打印試驗報表，循環用水，獨到的試驗樣品快速安裝、拆卸，省時省力。
整機包括：主架體、計算機集成控制臺、測試艙、配電箱和動力柜；計算機集成控制臺內部主要由計算機和變頻器組成；
動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置，核心部分高壓泵由意大利進口；
穩壓裝置：由二個穩壓罐組成；第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接；第二穩壓罐罐體外側設置有壓力測試接口，壓力測試接口內置壓
力變送器，并且電路連接計算機集成控制臺。
使用注意事項
在使用前仔細閱讀設備說明書，了解設備的使用方法和注意事項。
定期檢查設備的運行狀態和磨損情況，及時維護和更換磨損部件。
在測試過程中注意安全，避免發生意外事故。
|
