一、產品介紹
濟南思明特科技有限公司研發的鉆井液水合物抑制劑評價裝置可用于研究天然氣水合物的生成情況，并可以直觀的觀測到水合物生成的過程；完成多孔介質中天然氣水合物二維開采模擬實驗。
二、鉆井液水合物抑制劑評價裝置結構組成
平板模型：上、下兩蓋板間有效尺寸：320×320mm，耐壓10MPa，溫度–20°C-200°C。填砂厚度（兩平板間距離）：20 mm，板間加中間墊塊，保持板間距離不變且各處均勻。模擬井（注氣注水口）：5個。
計量單元：包括電容傳感器矩陣、電阻傳感器矩陣、三個壓力傳感器測量入口、出口和中間井的壓力。
數據采集控制箱：上層含端子板，主要采集26個溫度信號、3個壓力信號、2個流量信號；底層主要是分時控制電容測量矩陣，某一時刻可采集任兩探針之間的電容值（共300個測量點）。
電容測試儀：主要完成電容測量功能，然后將數據傳到計算機。
工作液供給單元：該單元組件包括：天平、平流泵、中間容器組、預熱罐。
天然氣供給單元：然氣供給單元由以下組件構成：減壓器、過濾塞、單向閥、放空閥、截止閥、入口流量控制器。該部分主要功能：控制實驗所用氣壓；計量入口氣量。
出口計量單元：出口計量單元由氣液分離器、氣體流量計、儲液瓶和天平組成。
軟件單元：應用軟件的設計中采用了結構化、模塊化的程序設計方法，程序結構清晰，模塊功能明確。
三、鉆井液水合物抑制劑評價參數
鉭電容探針：材料 鉭絲 直徑：0.8mm 電鍍氧化膜
溫度傳感器：范圍：-50～±200℃
溫度變送器：范圍：-50～±200℃ 準確度：±0.2%
上游質量流量控制器：zui大氣壓：10MPa 量程：0～1000ml/min
下游質量流量計：zui大氣壓：3MPa 量程：0～1000ml/min
壓力傳感器：量程：0～10MPa
電容測試儀：測量范圍：0.0001pF～99999uF
平板模型主體：上、下兩蓋板間有效尺寸：320×320mm，耐壓10MPa
yalipilaoshiyanji-y

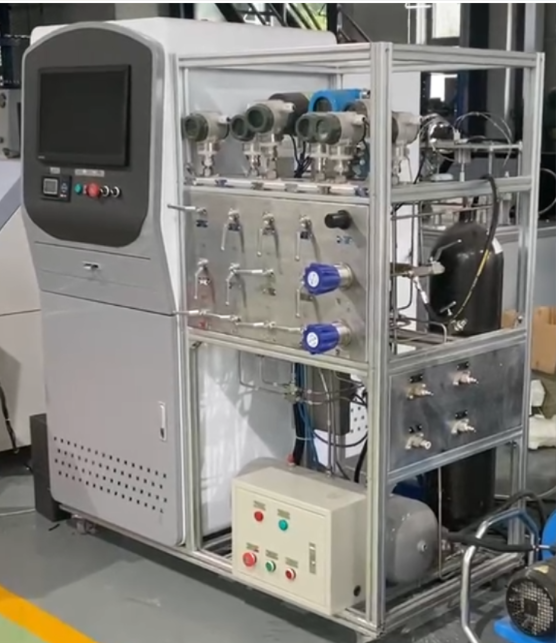

氫能源汽車不銹鋼無縫管氣密試驗臺主要用于氫能源汽車無縫管、空調銅管、直縫鋼管等管材的氣密性檢測。本試驗機操作簡單方便，設有一鍵啟動功能，試件安裝后，只需按下一個按鈕，試驗軟件就會自動完成試驗。
|
