一、產品介紹

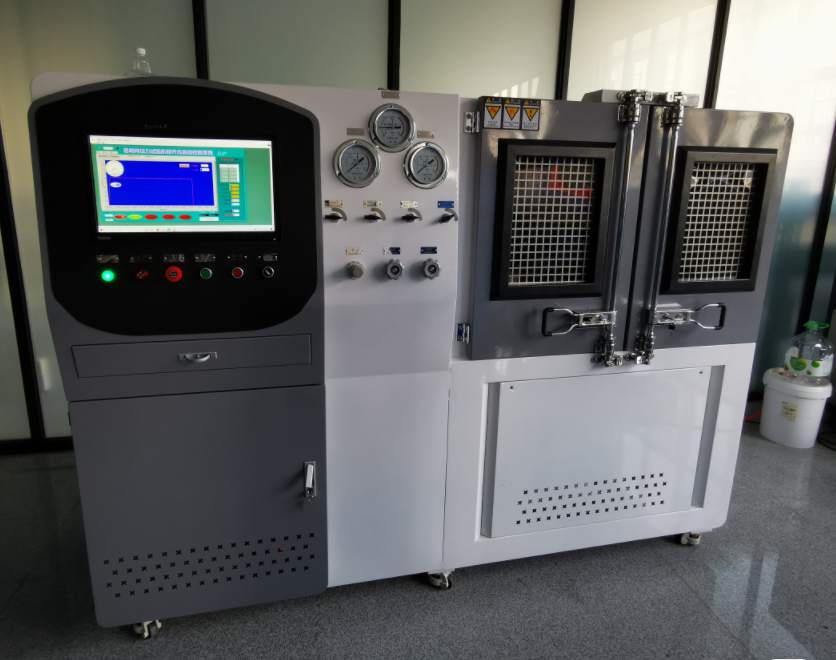

濟南思明特科技有限公司研發的巖心飽和裝置由真空機組、真空緩沖容器、儲液缸、飽和缸、加壓泵、復合真空計、壓力表、閥門管路等組成。用于將巖心抽空，再加高壓，使巖心充份飽和實驗流體。 心飽和裝置的應用廣泛，例如在地質勘探中，可以通過飽和實驗來研究巖石的孔隙結構、滲透性和飽和度等特性。此外，在石油工程中，巖心飽和裝置也常用于研究巖石的油水相對滲透率等參數，以評估油藏中油和水的分布和流動特性。
二、巖心飽和裝置參數
巖心室工作壓力： 0-50MPa
巖心室尺寸：直徑120mm，高度400mm
分子泵極限真空度： 7×106Pa
真空機組：分子泵與旋片泵組合，極限真空度： 7×106Pa
真空系統：真空緩沖容器，透明玻璃容器，400ml
復合真空計：電阻規+電離規組合
儲液缸：容積6L
飽和缸：
工作壓力： 0-50MPa 尺寸：直徑120m 高度400mm
加壓泵：工作壓力: 0-50MPa
壓力變送器：量程60MPa，精度0.01MPa
不銹鋼管線：耐壓60MPa，規格6mm
高壓截止閥：耐壓60MPa，規格6mm
三、巖心飽和裝置特點
真空機組：旋片泵加分子泵機組，用于抽除飽和缸、巖心、儲液缸、實驗流體、泵腔內的空氣。
儲液缸：采用有機玻璃制作，用于儲存實驗流體，6L。
飽和征：工作壓力50IPa，內徑120mm，高40m，將巖心放入其中抽空、加壓。電阻規+電離
規組合。
加壓泵：工作壓力50MPa,用于將實驗流體加壓，使巖心充分飽。
復合真空計：用于真空度測量。
壓力變送器：量程60MPa,用于壓力大小測量。
閥門管件：外徑6int，耐壓50MPa。
