耐腐蝕性能試驗
1電鍍件鹽霧試驗
把電鍍試樣放人規(guī)定的鹽水噴霧設(shè)備中,在35°C士2°C溫度下,以質(zhì)量分數(shù)為5%的鹽水溶液進行噴霧,霧化空氣壓力為70 kPa~100 kPa,時間為24 h~72 h。取出試樣，檢測腐蝕程度。試驗方法按QB/T 3826執(zhí)行,質(zhì)量評定按QB/T 3832執(zhí)行。
2涂漆試樣耐鹽霧試驗
按GB/T 1765的規(guī)定制備試樣，然后進行鹽水噴霧試驗,試驗方法按GB/T 1771的有關(guān)規(guī)定執(zhí)行,腐蝕程度按GB/T 1740的規(guī)定評定。
3搪瓷耐鋼球沖擊性能試驗
把經(jīng)過搪瓷處理的試樣放在相應(yīng)尺寸的木板、上,用直徑為30mm的鋼球從300mm高處自由落下,沖擊在試樣.上,試樣的搪瓷應(yīng)無剝落。
4保溫和隔熱材料阻燃性能試驗

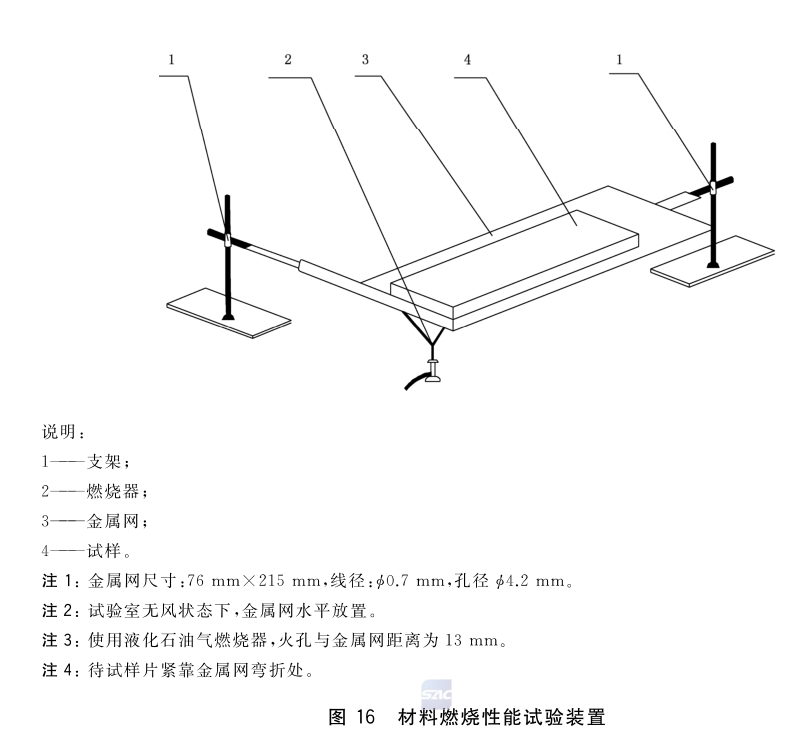

在材料均勻的地方,取長150 mm士1 mm、寬50 mm士1 mm、厚13 mm士1 mm的試樣放在圖16所示的裝置上,用火燒1 min 然后撤火,目測試樣是否燃燒。當試樣產(chǎn)生燃燒時,測定從燃燒開始到自行熄火的時間。
|
