1 裝置
所用裝置和裝置調整應符合以下規定:

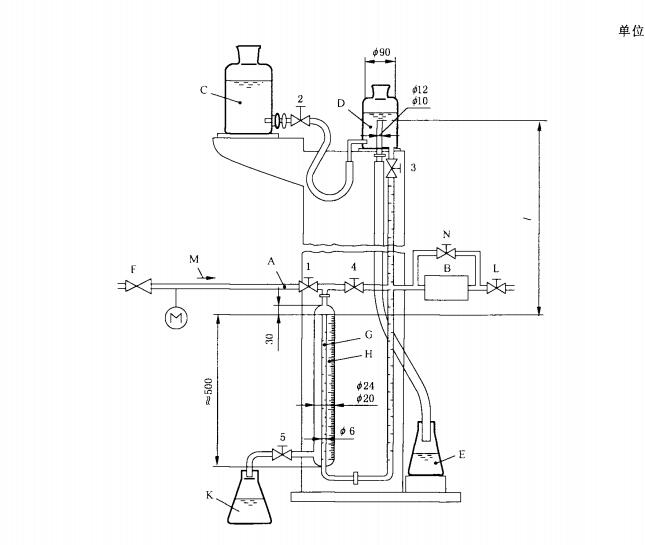

a) 所用裝置見圖G.1所示;
b) 裝置和手動旋塞閥1~5用玻璃制成,每個裝有一根彈簧;
c) 所用液體為水;
d) 調整恒定的水準瓶的水平面和管G頂端之間的距離l,使水柱高度與測試壓力-致, 調整時應將管中的氣泡驅趕干凈;
e)裝置應安裝在恒溫室內。
2試驗步驟
當選用本試驗方法,應按以下步驟進行:
a) 打開旋塞閥1和N,關閉旋塞閥2~5以及出口旋塞閥L;
b) C水槽充滿水,然后打開旋塞閥2使水充滿水準瓶D,當恒定的水準瓶D溢流流人溢流瓶E
時,關閉旋塞閥2;
c)打開旋塞閥5,調節H中水平面到零位再關閉旋塞閥5;
d) 打開旋塞閥1和4,由調節器F將旋塞閥4進口處的壓縮空氣壓力從大氣壓力調節到測試壓力;
e) 關閉旋塞閥4并把測試件B連接到裝置;
f) 如果必要,打開旋塞閥3和4,通過操作旋塞閥L和2,用G管頂部水平面重新調節1處壓力;
g) 當測量管H和測試件已經確定了1處的壓力時,關閉旋塞閥1;
h)為使試驗裝置中空氣和測試件達到熱平衡,測試前應有15min平衡時間;
i) 通過從管G溢流水流進測量管H來顯示泄漏量,并通過在5 min時間內H中水平面的上升高度折算小時泄漏量;
j) 關閉旋塞閥3和4,拆卸測試件;
k)打開旋塞閥1和4,降低調節器出口壓力到零。
|
