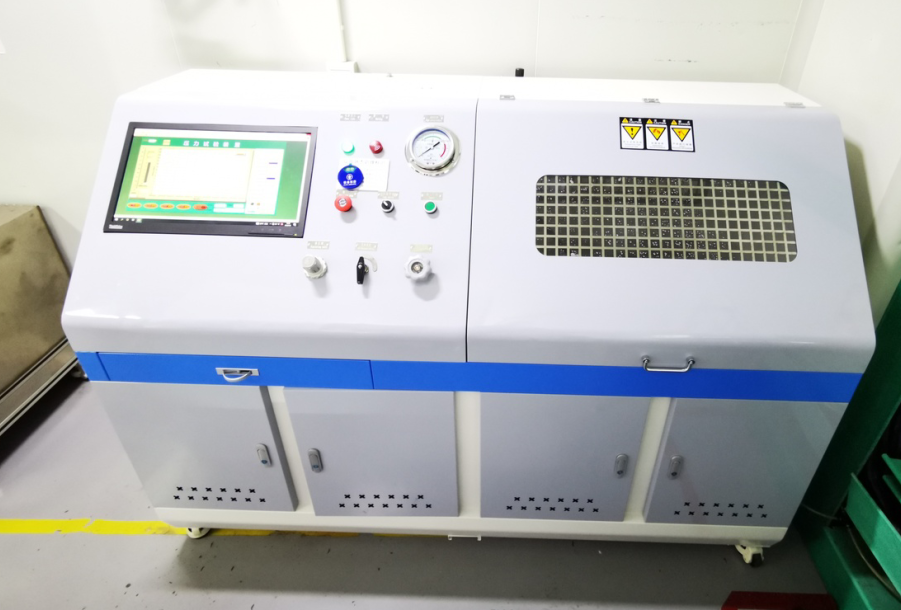

試驗裝置
1加壓裝置
1.1加壓應選用柱塞泵,氣動泵或其他具有穩定壓力輸出的增壓裝置,并以水為加壓介質。
1.2加壓裝置的額定工作壓力應不小于最高標定壓力的1.5倍。
1.3加壓裝置的流量可以根據需要進行調整。標定試驗的升壓速率應能調節以便預設的標定壓力能精確、一致地達到;加壓速率以MPa/s或psi/s計量,加壓速率數值一般為標定壓力的3%,當壓力值達到標定壓力的90%以上時,其數值應不大于標定壓力的1%，
1.4對待標定的標準瓶不得施加除了試驗壓力以外的任何其他外力。
2承壓管道
2.1試驗裝置承壓管道一般應選用金屬管。
2.2承壓管道應經過耐壓試驗,試驗壓力應不小于最高標定壓力的2.25倍.
2.3試驗裝置的承壓管道應固定裝設、妥善布置,保證測試系統內的氣體可以全部排凈。
2.4承壓管道與測試設備、計量儀表的連接,應具有良好的密封。
3關聯管路
3.1所有關聯管路的尺寸和材料應使其在水的重量下不產生變形,安裝方式應能防止空氣聚集、流動受阻和外損傷。
3.2應正確選取和安裝所有關聯管路中的閥以及相關配件,并定期進行維護,以確保無泄漏。
4專用水套
4.1外測法裝置中的專用水套應選用不銹鋼或其他防腐蝕的材料制成,并具有一定的剛度,確保其在標定試驗時不產生變形。
4.2專用水套及其封閉蓋應設計成防泄漏和防存氣的結構。
4.3水套下部應設置足夠大的安全泄放口(一個或幾個)或采取其他壓力泄放措施,以便待標定瓶突然破裂時釋放的高壓水能安全泄放。
4.4應在水套設置水溫測量儀表。
5試驗裝置的實驗室環境
5.1實驗室應封閉,且應配備溫度、濕度控制設施，
5.2試驗時環境溫度宜保持在20℃±2 ℃,濕度保持在35%~80%。
6試驗用水
6.1試驗用水應滿足GB/T6682實驗室二級用水標準,試驗用水中氯離子含量應不大于25mg/L。
6.2試驗用水的溫度宜保持在20℃±2℃,試驗前后水套內水溫應保持均勻恒定，
6.3實驗室內應設置盛裝試驗用水的高位水槽,高位水槽容積應滿足試驗的用水量要求。
7測試計量儀表及器具
7.1壓力測量裝置
7.1.1試驗裝置上應在兩點分別安裝能同時正確顯示標定壓力的壓力測量裝置,量程宜為標定壓力的1.5倍~2倍。
7.1.2壓力測量裝置應與相應的壓力單位匹配,即使用MPa時,應選用MPa壓力測量裝置,使用psi時,應選用psi壓力測量裝置。
7.1.3壓力采集用壓力測量裝置精度等級應不低于0.05級,其他壓力測量裝置精度等級應不低于0.25級
7.1.4壓力測量裝置應定期進行檢定,檢定周期按有關規定執行。
7.2水量測量儀器
7.2.1測定標準瓶容積變形的水量測量儀器應選用高精度的電子天平,電子天平應不受氣流的擾動。
7.2.2電子天平的量程應與量杯重量以及標準瓶的容積全變形值之和相適應,檢定分度值應不低于0.1 g。
7.2.3電子天平應定期進行檢定,檢定周期按有關規定執行，
7.3溫度測量儀表
用于測量試驗用水溫度和環境溫度的溫度測量儀表,其最小刻度值應不大于0.5℃。溫度測量儀表應定期進行檢定,檢定周期按有關規定執行。
|
