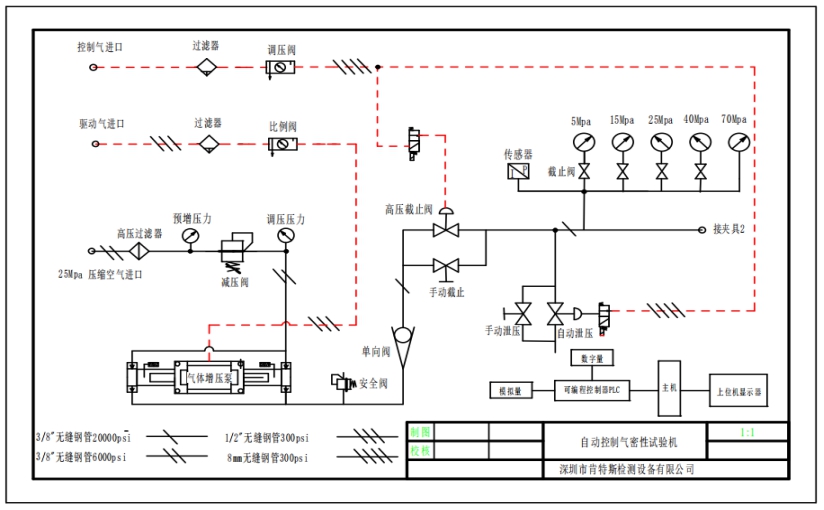

壓力單元原理示意圖如下：


原理示意圖
原理說明：根據上圖所示
增壓系統由氣體增壓泵、20000psi高壓無縫鋼管、安全閥、單向閥、氣控截止閥及氣控泄壓閥、手動截止閥、手動泄壓閥、壓力傳感器和不同壓力時的0.4級壓力表（5Mpa、15Mpa、25Mpa、40Mpa、70Mpa）組成；
預增氣體由用戶提供的25Mpa壓縮空氣、6000PSI3/8高壓無縫鋼管、高壓過濾器、高壓調壓閥及進氣壓力及調節壓力組成；高壓調壓閥可將進去25Mpa調節至1-25Mpa按需調節，測試不同試驗壓力。
驅動氣由用戶提供的0.85壓縮空氣、300PSI1/2低壓無縫鋼管、油水分離器、低壓氣體減壓閥、電氣比例閥組成；
控制氣由用戶提供的0.85壓縮空氣、300PSI8mm低壓無縫鋼管、油水分離器、低壓氣體減壓閥、電磁閥組成；

系統由氣體增壓系統、預增氮?dú)庀到y(tǒng)，驅動系統、壓力變送采集系統、微機控制集成系統組成。電氣比例恒壓輸出壓力；通過低壓驅動氣驅動增壓泵轉化為小面積高壓壓力，當壓力達到設定所需測試壓力時，壓力變送器把信號傳送給KTS專用控制系統、再發出信號通過比例信號關閉驅動氣源，增壓系統停止工作，試樣進入保壓階段（耐壓）。到測試時間時，自動泄壓；氣自動關閉同時關閉驅動氣源，增壓系統停止工作。即使KTS控制系統記錄下測試結果，即時通過電腦顯示并自動生成報告。
