驗證壓力試驗
當用驗證壓力試驗檢查軟管和軟管組合件是否泄漏時,應按照規定施加驗證壓力并保持這.個壓力30 s~60 s,除在產品標準中另有規定外,此期間應檢驗試樣有無表明材料和加工不均勻的泄露、裂口、急劇變形現象或其他破壞的跡象。
除非軟管另有規定,驗證壓力應參照ISO7751中給出的最大工作壓力的比率。
注1:此處使用的術語“最大工作壓力”代替拒用術語“設計工作壓力”。
注2:試驗時軟管不能彎曲。
彎曲
彎曲是指軟管在試驗過程中偏離于初始?jí)毫?.07MPa下平行于軟管所在表面的平面內所畫的兩管接頭間的直線的程度?？梢杂靡粭l拉緊的直線來表示兩管接頭正中間的連線。在規定試驗壓力下產生的彎曲值是軟管的任何部位與在初始?jí)毫ο聝晒芙宇^正中間連線的最大偏離值。彎曲值用該直線到最大偏離點處軟管中心線的距離表示。報告測量結果應精確到5mm。
爆破壓力試驗
按照7.2.2規定的速度升高壓力，直至軟管和軟管組合件破壞，在試驗報告中應記錄下軟管爆破的位置和狀態。

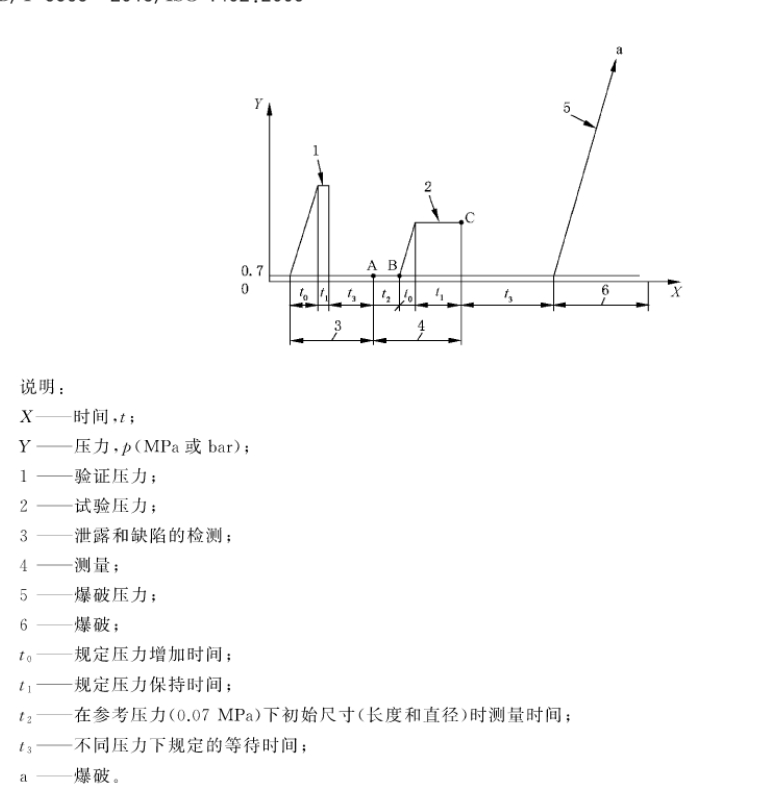

試驗步驟的說明,見圖3。
|
