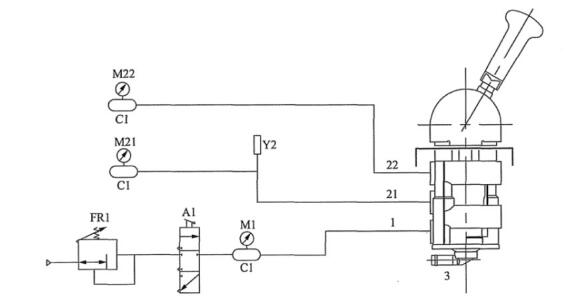

1試驗原理圖

試驗原理圖如下圖。

2密封性。

2.1非工作狀態密封性。

將樣品手柄置于駐車位置?？刂崎yA1置于充氣位置，從樣品進氣口充氣至P8。然后將控制A1置于截?cái)辔恢?，穩定1min后，記錄此后5min內壓力表M1的壓力降。

2.2工作狀態密封性。

a)將樣品手柄置于行車位置。控制閥A1置于充氣位置，從樣品進氣口充氣至P，然后將控制閥A1置于截?cái)辔恢茫€(wěn)定1min后，記錄此后5min內壓力表M21、M22的壓力降。b)將樣品手柄置于檢查位置。控制A1置于充氣位置，從樣品進氣口充氣至P。然后將控制A1置于截?cái)辔恢?，穩定1min后，記錄此后5min內壓力表M1、M22的壓力降。
