您所在的位置：首頁>技術(shù)資料>汽車空調(diào)制冷軟管耐低溫耐真空試驗(yàn)方法-QC/T 664-2019

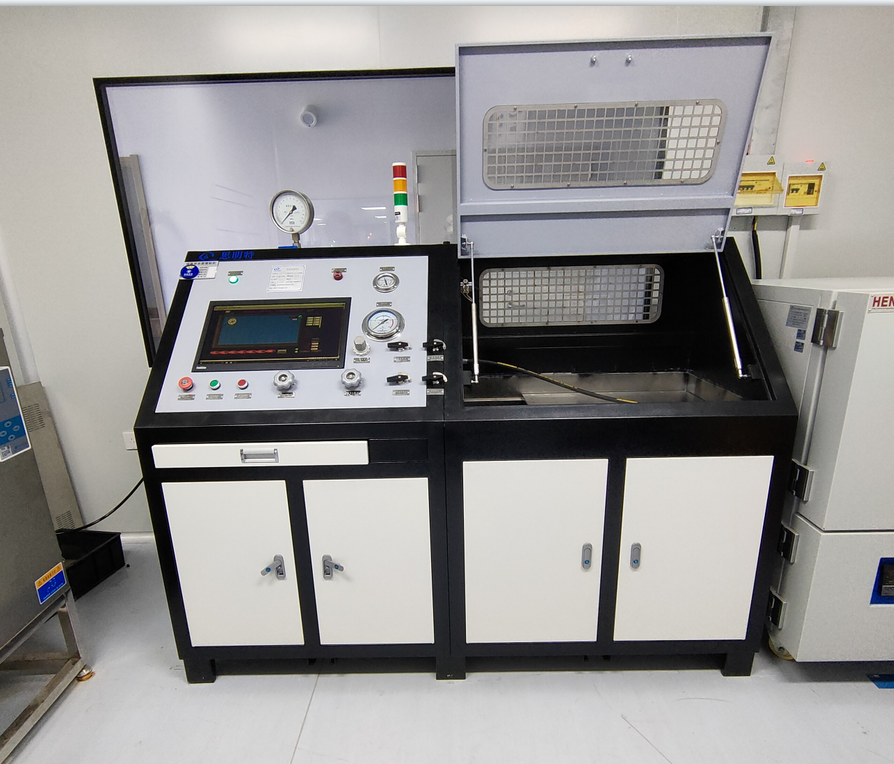

6.7耐低溫性 取軟管暴露長度為300mm~1000mm的軟管及附件3根，在室溫下，將樣件填充試驗(yàn)介質(zhì)至軟管容積的70%;或?qū)④浌芗案郊霸囼?yàn)介質(zhì)冷卻到-30°C以下進(jìn)行充裝。 將充裝后的軟管及附件置于70C士2°C的恒溫箱中，保持48h后，取出使其冷卻到室溫;然后將呈直線狀態(tài)的軟管與直徑為軟管外徑8倍的芯軸一起在-40C土2°C低溫箱中放置24h,放置后在低溫箱中把軟管及附件以均勻的速度在4s~8s內(nèi)繞芯軸彎曲180*;取出后將試樣恢復(fù)至室溫，仔細(xì)檢查外表面是否有肉眼可見的裂紋等缺陷，然后將每一根軟管及附件充裝的試驗(yàn)介質(zhì)倒回一-個(gè)合適的回收容器中，將軟管在2.4MPa (低壓管)、3.5MPa (高壓管)的靜液壓壓力下保壓5min,檢查軟管。 耐真空性 取軟管長度為600mm~1000mm的軟管及附件，將軟管彎成U形，U形的內(nèi)徑為軟管公稱外徑的5倍(內(nèi)徑大于19mm的軟管U形內(nèi)徑為軟管公稱外徑的6倍)，測量U形底部任意平面上最小外徑尺寸為初始外徑( Do) ;將軟管抽真空至絕對壓力為81kPa+ 3kPa,保壓2min;在保壓結(jié)束后軟管仍處在真空狀態(tài)時(shí)，再次測量U形底部任意平面上最小外徑尺寸(D1)，然后計(jì)算軟管外徑塌陷量。   相關(guān)技術(shù)資料 相關(guān)產(chǎn)品 硬聚乙烯（PVC-U）水密性試驗(yàn)方法 高密度聚乙烯硅芯管耐液壓性能試驗(yàn)方法-GB/T 24456-2009 鋼塑復(fù)合管技術(shù)要求 高密度聚乙烯硅芯塑料管耐熱應(yīng)力開裂試驗(yàn)方法 塑料管水壓試驗(yàn)機(jī) 硬聚氯乙烯（PVC-U）管材液壓試驗(yàn)機(jī)     上一條 下一條 汽車空調(diào)制冷軟管滲透量試驗(yàn)方法-QC/T 664-2019 四氟乙烯軟管組合件熱沖擊試驗(yàn)方法-GJB 2837-1997
