1 試驗條件
1.1 400℃等升壓速率爆破試驗條件：試驗溫度 T=400℃±3℃，升壓速率為（13.8±1.4）MPa/min，直至爆破。
1.2 400℃等體積爆破試驗條件：試驗溫度 T=400℃±3℃，在測定規(guī)定塑性延伸爆破強度前升壓速率為（13.8±1.4）MPa/min，在測定規(guī)定塑性延伸爆破強度后采用以恒定體積膨脹變化量的方式升壓，直至爆破。
1.3 其他試驗條件依據(jù)產(chǎn)品標準規(guī)定。
2 樣品的裝載與加熱
2.1 將樣品使用密封卡套進行硬密封，裝于試驗機上。
2.2 將樣品內(nèi)部空氣排出，使用耐高溫油以油壓方式在樣品內(nèi)部施加預(yù)載壓力（≤5MPa）。通過壓力值是否恒定檢查密封性，并保持樣品同軸度，密封性檢查完畢后應(yīng)卸載部分或全部的預(yù)載壓力。
2.3 檢查完畢后開始升溫至達到規(guī)定的試驗溫度范圍，升溫過程中可將加熱爐抽真空或沖氬氣（或氦氣）進行保護。
2.4 樣品在施加試驗壓力前應(yīng)至少保溫 10min，除非產(chǎn)品標準另有規(guī)定。
3 施加試驗壓力
3.1 按照試驗條件中規(guī)定的要求進行升壓，直至樣品爆破。
3.2 為確保試驗安全性，建議在試驗過程中使用芯軸。
4 溫度和外徑伸長的記錄
4.1 當(dāng)試驗溫度達到規(guī)定值時，外徑伸長測量裝置應(yīng)持續(xù)測量樣品外徑的變化量，直至樣品爆破。
4.2 在整個試驗過程中應(yīng)充分記錄樣品的溫度，來證實滿足試驗條件。
4.3 在整個試驗過程中應(yīng)連續(xù)記錄或記錄足夠多的外徑伸長數(shù)據(jù)來繪制外徑應(yīng)力-應(yīng)變曲線。
4.4 當(dāng)只測定爆破強度與最大周向伸長率時，可不繪制外徑應(yīng)力-應(yīng)變曲線，可不測量外徑變化量。
5 外徑應(yīng)力-應(yīng)變曲線

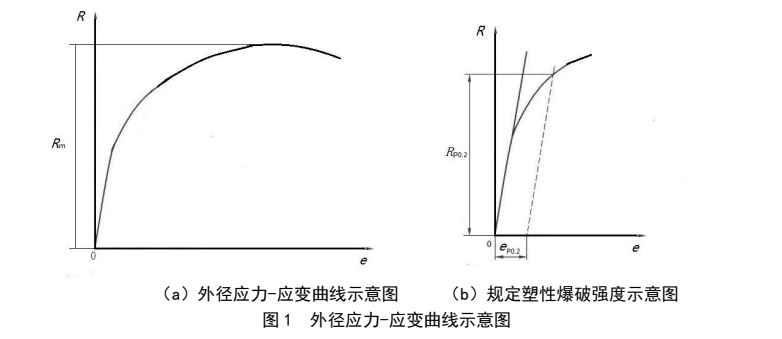

依據(jù)所記錄的外徑伸長率和時間，繪制外徑應(yīng)力-應(yīng)變曲線，示意圖見圖 1。
