1 試驗程序
絕緣子元件應承受四次24 h冷卻和加熱循環,并同時施加拉伸負荷,該負荷的大小保持在(60%~65%)SFL之間。每一個24 h循環,應首先始于冷卻至-40 ℃土5 ℃的冷卻周期,隨后進行加熱至十40 ℃土5 ℃的加熱周期。應控冷.熱循環的溫度偏差,以保證其記錄的最低溫度和最高溫度之間的最小溫差為80 K。在溫度循環中,最低溫度和最高溫度至少均應連續保持4 h。溫度變化的速度實際上并不重要,它取決于試驗裝置。所有溫度應在其中一個絕緣子的金屬附件上或金屬附件附近測量。

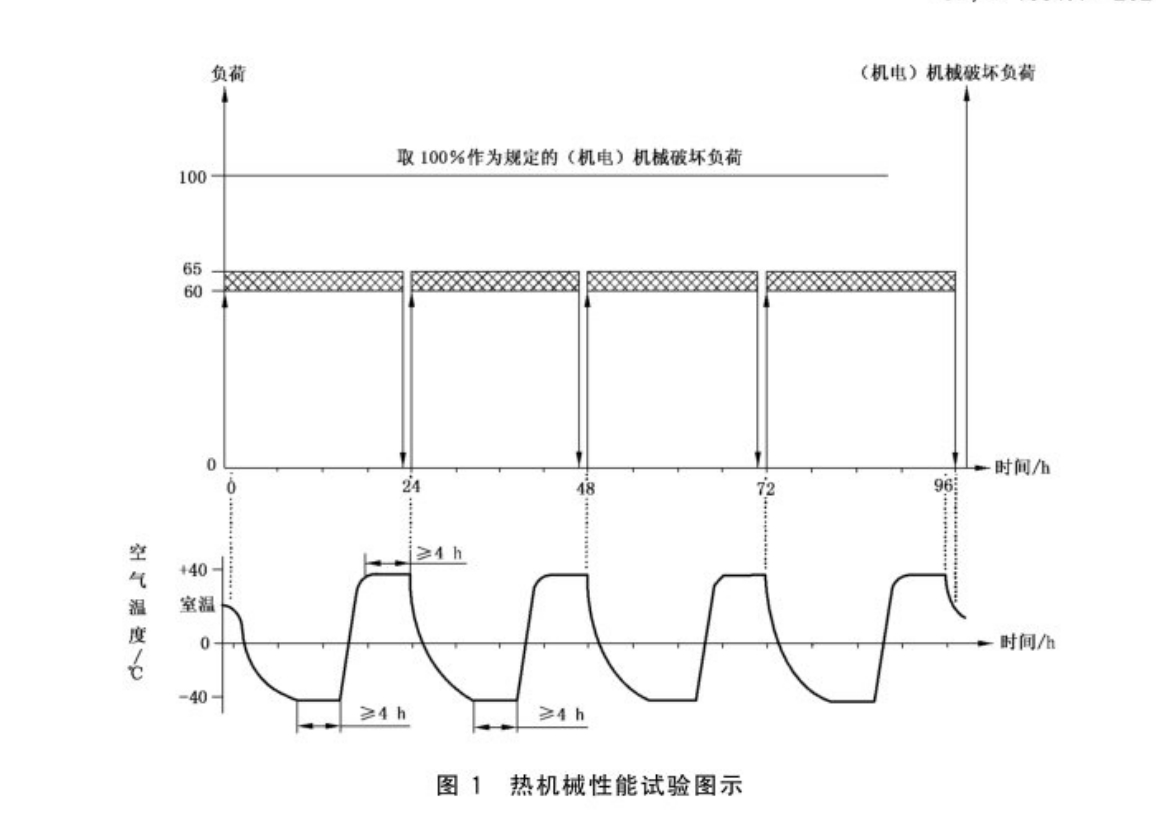

開始第一次冷熱循環之前,應在室溫下在絕緣子元件上施加拉伸負荷。在每次加熱周期終結時,完全卸除該拉伸負荷,并再重新施加,但最后一次加熱周期除外。在實施第四次24 h循環時,將絕緣子元件冷卻到室溫,再卸除拉伸負荷。該試驗程序用圖示法表示,見圖1。
機電破壞負荷試驗(見第20章)或機械破壞負荷試驗(見第21章)應在從絕緣子元件上卸除拉伸負荷的24 h內進行。
注1:絕緣子元件經受冷熱循環和機械負荷時,它們可以串聯形式和/或并聯形式連接在一起。并聯連接時對絕緣子元件施加等量負荷。
注2機械試驗中可拆卸的連接腳不包括在內,因?yàn)樗鼈儾皇墙^緣子的內部組件。例如,用于長棒形絕緣子的連接腳。
|
