一、產品介紹

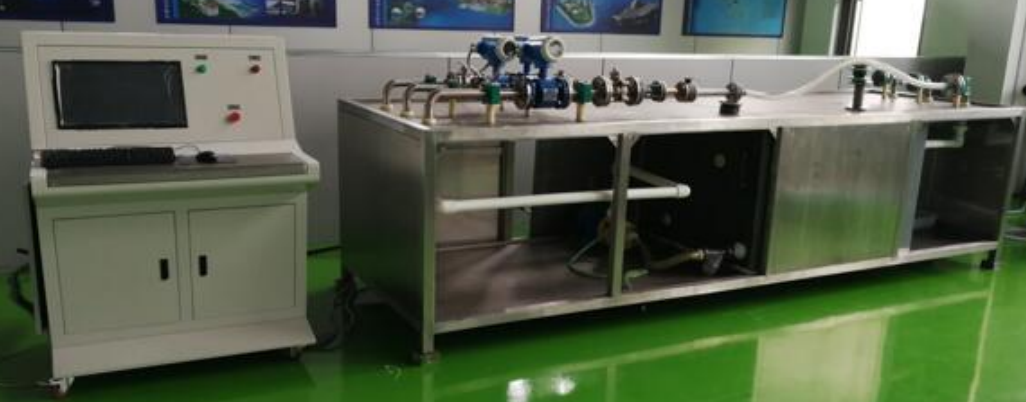

濟南思明特科技有限公司研發的閥門流量流阻試驗裝置置用于對各種閥門進行流量流阻性能測試，可以測量不同規格的調節閥和其他類型的閥門，如DN2到DN125的范圍，包括閥門壓差-流量特性測試、閥門開度-流量特性曲線測試、閥門流量系數測量、閥門流阻系數測量、調節閥的額定流量系數和固有流量特性測試。

二、閥門流量流阻試驗裝置參數

試驗閥門規格范圍：DN2—DN125
試驗介質：水
試驗閥門種類：調節閥、其他閥門
閥門連接形式：螺紋連接、法蘭連接
閥門安裝方式：直通閥門
管道及閥門設計壓力：
DN20 以上規格得管道及閥門：1.0MPa
DN15 及以下規格得管道及閥門：不低于 1.6MP
差壓傳感器測量范圍：0-300KPa；
壓差測量精度：±0. 5% F.S；
壓力傳感器測量范圍：0-1.6MPa；
壓力傳感器測量精度：±0. 5% F.S
溫度傳感器測量范圍：0-80℃；
溫度傳感器測量精度：±0. 5% F.S；

三、閥門流量流阻試驗裝置特點

集中控制系統由供電控制系統與試驗裝置控制系統兩部分組成。其中供電系統主要用于現場大功率用電設備的供電與控制，試驗裝置控制系統主要用于控制現場試驗裝置，通過計算機測試軟件來完成試驗，并對試驗數據進行計算與存儲。
供電系統主要用于現場大功率用電設備的供電與控制，主要水泵的供電與控制。主要設備為配電柜，內部安裝有斷路器、接觸器、繼電器、開關按鈕、報警指示燈、電壓表、電流表、電纜等。
控制系統主要用于控制現場試驗裝置，通過計算機測試軟件來完成試驗，并對試驗數據進行計算與存儲。
