一、產品介紹：

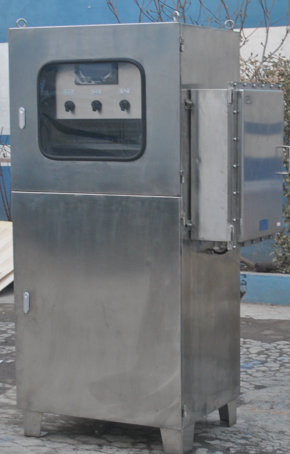

濟南思明特科技有限公司研發的電動節流管匯控制箱主要用于遠程控制節流閥的開啟關閉。控制箱將所有控制電路的電氣元件集中在一個控制箱內箱體整體防爆，由具有防爆資質的廠家制造。控制箱盤面上可以顯示出系統壓力、立管壓力、套管壓力和一個液動節流閥的閥位開度。
二、電動節流管匯控制箱參數
電源：380VAC
環境溫度：－20℃ — +70℃
額定輸出油壓：0-9MPa
輸出油壓：9MPa
介質：液壓油，10#航空液壓油和32#抗磨液壓油????????????
閥位變送器量程： 0-50mm
系統壓力變送器：量程：0～10MPa
立管壓力變送器：本質安全型，
量程：0～40MPa， 2LP螺紋連接
輸出信號：4～20mA
套管壓力變送器：本質安全型，
量程：0～40MPa，2LP螺紋連接
輸出信號：4～20mA
三、電動節流管匯控制箱特點
配置相序自動調整和缺相保護功能，可使本設備在現場使用時無需因防爆電機正反轉問題使用人工調整，避免電氣線路由于缺相時造成的電壓異常導致設備損壞。
配置手動液壓泵，可以在系統失去動力的情況下提供液壓源，通過三位四通手動換向閥打開或關閉液動節流閥。
箱體底部設有減震裝置，減少運輸和使用時環境振動對系統的影響。
系統設置有液壓保護裝置，當控制電路產生故障使液壓超過額定工作壓力，電動泵無法自動停止時，溢流閥將自動開啟泄壓，以避免油泵、電機等元件超負荷工作而損壞。
|
