一、產品介紹

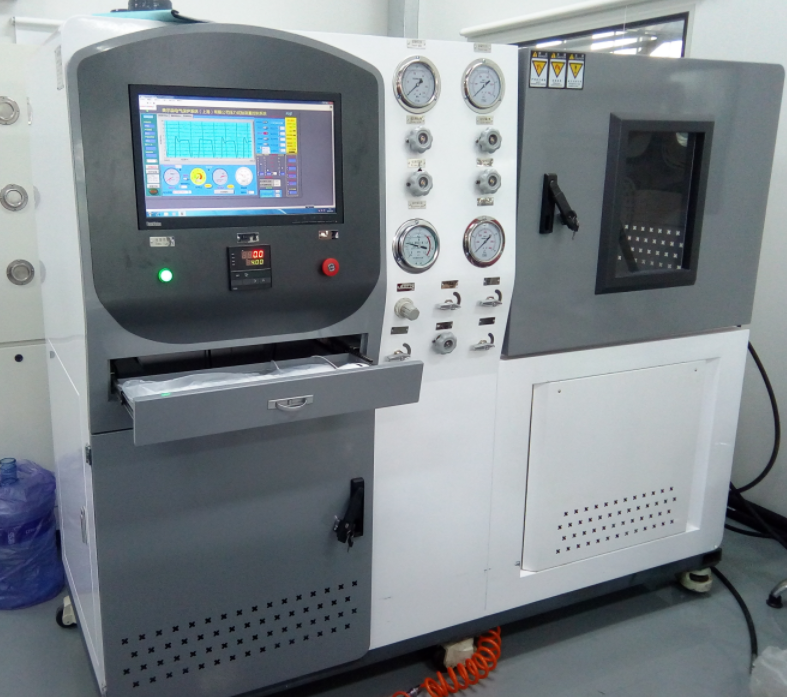

濟南思明特科技有限公司研發的電磁脈沖閥開關特性曲線檢驗裝置由測試控制器、電源供應器、數顯電流表、數顯電壓表、數顯時間表、數據庫等部分組成。用來測試電磁脈沖閥開關特性曲線的設備，多用于汽車、工程機械等領域。 參考JB/T5916-2013

二、電磁脈沖閥開關特性曲線檢驗裝置參數

工作電源：AC220V ±10%頻率：50Hz ±5%
環境溫度：-10°C~40°C      相對濕度：≤85%
絕緣電阻：≤2MΩ
時間測試范圍：1~499.9ms
速度測試范圍：15m/s
行程測試范圍：不限
直流電源選擇范圍: 25-265V/10A

三、電磁脈沖閥開關特性曲線檢驗裝置特點

本裝置集成了數顯電流表、數顯電壓表、數顯時間表等多個測量?jī)x器，通過測試控制器的程序控制可自動完成測試、記錄、存儲等過程，降低了人為因素對測試結果的影響。
本裝置可將測試結果自動存儲在數據庫中進行管理和查詢，方便用戶查詢歷史測試數據，以便評估設備的穩定性和性能變化。
操作界面簡單明了，測試流程自動化，測試結果自動存儲，用戶只需輸入相關參數即可完成測試，降低了用戶操作難度，提高了用戶體驗。

實驗標準如下

6.9 開關特性曲線檢驗
用響應時間不大于1ms的壓力傳感器測量電磁脈沖閥噴吹時的輸出口壓力，并用記憶示波器等設備獲取電磁脈沖閥輸入電脈沖寬度與輸出口壓力特性曲線，以此評估該閥的開關特性。
6.10 輸出輸入壓力比檢驗
將電磁脈沖閥接至裝有精度為1.5級壓力表的標準氣罐，其輸出口連接與其通徑相同且長度為300mm的輸出管（淹沒式閥的輸出管長度從分氣箱外壁起計算），在距輸出管出口四分之一通徑處安裝壓力傳感器。輸入寬度為50ms的電脈沖信號使脈沖閥噴吹，其出口峰值壓力與入口氣源壓力之比，為該閥的輸出輸入壓力比。其值應符合5.11.1的規定。
6.11 輸出壓力上升速率檢驗
按6.10的規定，將電磁脈沖閥出口峰值壓力除以出口壓力從0升至峰值的時間，為該閥的輸出壓力上升速率。其值應符合5.11.2的規定。
6.12 氣脈沖、電脈沖寬度差檢驗
按6.10的規定，將寬度100ms的電脈沖信號輸入電磁脈沖閥，計算其噴吹時氣脈沖寬度與對應的電脈沖寬度之差。三次寬度差測量結果的平均值，即為該閥的氣、電脈沖寬度差。其值應符合 5.11.3的規定。
