交變壓力試驗

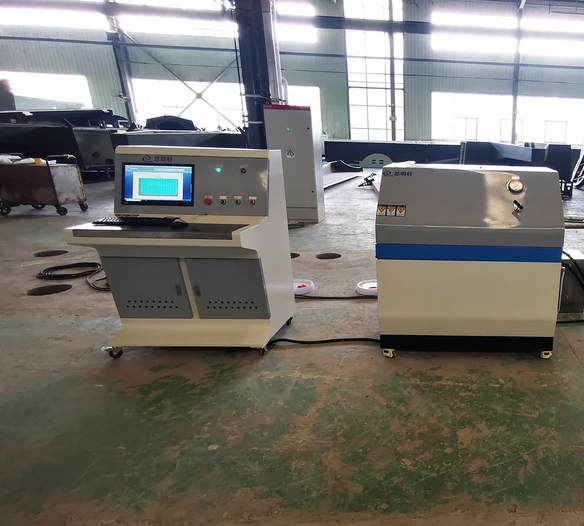

將制冷劑管彎成U型，兩端牢固夾緊連接在--液壓泵上，試驗介質為PAG油。所要求的脈沖次數為15萬次，其中對于低壓管:環境溫度和試驗介質溫度為100"C和 2. 5'C士2.50"C;對于高壓管:環境溫度和試驗介質溫度為100°C和120°C 土2.50°C。交變按圖1曲線進行，試驗后應滿足要求。
交變壓力試驗要求
試驗后，能滿足密封性試驗要求（在測試過程中，不允許有可見的不密封現象發生），同時拉力值必須達到拉力試驗所要求值的80%。
技術要求
制冷劑管可以是軟管或硬管或軟硬結合、端部由連接附件連接在一-起的組合管。連接附件可以夾緊在軟管上或按相同質量效果的連接工藝制造，硬管的螺紋管接頭可以焊接或不焊接。
軟管管路上不允許出現影響使用特性和安裝特性的缺陷，軟管管路必須保證在附件和軟管之間是流線型連接，并且軟管的內層既不出現損壞，也不出現損壞各層之間的連接。
屬于諸如表面缺陷，如氣泡、縮孔、皺皮凸起和在各個材料中的不均勻性或各層材料間連接、固定連接附件的不合適的外型結構方面的缺陷不允許出現。
焊接處無焊劑和殘留物，焊縫表面必須至少60%無縮孔，其中不允許有連貫的多孔區或條蟲狀的氣孔。在每個橫截面上必須保證至少2mm長的范圍內無縮孔和夾雜物，焊接深度至少為5m。
|
