試驗方法

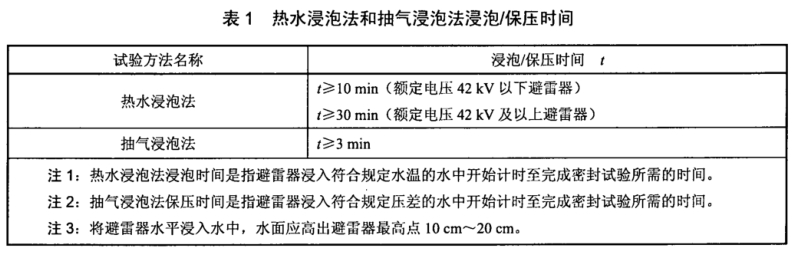

熱水浸泡法和抽氣浸泡法
1熱水浸泡法
熱水浸泡法適用于瓷外套避雷器和復合外套避雷器。
浸泡時間從達到規定的水溫時算起，用計時器記錄。
2抽氣浸泡法
抽氣浸泡法適用于瓷外套避雷器和復合外套避雷器。
保壓時間從達到規定的壓差時算起，用計時器記錄。壓差應用壓力表測量，壓力表應能讀出0.001 MPa.
3試驗評價
避雷器在規定的浸泡時間內，如無連續性氣泡溢出則視為合格(如開始有少量斷續氣泡溢出，但隨
后不再有氣泡溢出，仍視為合格)，如不能明確判斷時，應重測避雷器直流參考電壓、0.75 倍直流參考
電壓下漏電流或泄漏電流，試驗前后直流參考電壓變化率不應大于5%，0.75 倍直流參考電壓下漏電流
變化不應大于20 uA,泄漏電流變化不應大于10 uA.
沸水煮法
沸水煮法適用于復合外套避雷器。
將避雷器浸入沸騰的去離子水的溶液中煮42 h,水中NaCl的含量為1 kg/m'.試驗方法應符合GB11032- -2010中 8.8、8.16、 8.17 和10.8.13的規定。
注1:上述水的特性為試驗開始時測量值。
注2:如果供方聲稱其密封材料無法耐受沸水煮42 h,經供需雙方同意，水溫(沸水)也可降到80C (最少持續
52h)。經供需雙方同意后，也可將52h擴大到168h (一周)。
扣罩法
扣罩法適用于GIS避雷器。
試驗方法應符合GB/T 11023- -1989中4.2.1的規定。試驗內容按照附錄A的規定。
氦質譜檢漏儀檢漏法
采用噴吹法檢漏。噴吹法適用于有抽氣口的避雷器。
將避雷器接在檢漏儀的檢漏口,用檢漏儀的真空系統對避雷器抽真空,并達到真空銜接與質譜室溝通，避雷器真空度要求應符合檢漏儀的規定，然后用噴槍向密封處噴吹氨氣。當有漏孔存在時，氦氣就通過漏孔進入質譜室被檢測。
