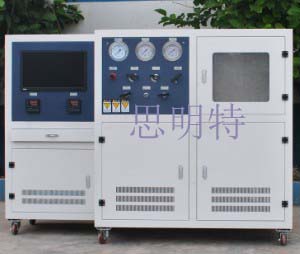

一、產品介紹：
濟南思明特科技有限公司研發的壓力循環試驗設備完全滿足按GB/T 5135.20-2010《自動噴水滅火系統 第20部分 涂覆鋼管》標準對涂覆鋼管的壓力循環項目檢測。壓力循環試驗設備的主要工作原理是通過控制系統對試件施加一定范圍的壓力，并按照預設的循環次數和時間進行反復的壓力加載和卸載。在測試過程中，設備可以實時監測并記錄試件的各項性能指標，如壓力變化、變形量、泄漏情況等。通過這些數據，可以全面評估試件在壓力循環條件下的性能表現。
依據標準：GB/T 5135.20-2010《自動噴水滅火系統 第20部分涂覆鋼管》第5.13條。
二、壓力循環試驗設備參數
(1) 工作環境溫度：0C～35℃；
(2) 工作環境相對濕度：不大于90%RH，非冷凝；
(3) 設備電力供應：380VAC +19/-38V；50Hz；3P+N+G。
該系統在以上工作條件下能正常工作。
技術指標：
★壓力測試范圍及偏差：不低于3.5MPa、±0.01MPa
三、壓力循環試驗設備特點
（1）采用知名軟件開發平臺，正版授權并免費進行系統升級維護。主要完成數據采集（開關量及模擬量）、數據通訊與處理、手動與自動控制、報警、參數設置、記錄、圖表輸出等，提供良好人機界面，便于操作和觀察等功能；
（2）系統需實時顯示水壓及試驗循環次數等參數當前值，并按上述標準要求編制相應的測試工藝界面和工藝流程等；
（3）壓力系統：采用觸控一體機、可編程邏輯控制器（PLC）、壓力傳感器、精密比例調節閥、氣液增壓器、水泵構成恒壓源，為試驗提供所需的0.4MPa至2.5MPa的交變水壓，水壓交變周期不大于2s。同時須采用不銹鋼高壓卡壓管及高壓針閥構成管道閥門系統，以保證壓力的穩定性；
（4）操作測試臺：主要由操作臺、給排水系統、裝夾機構、閥門、管道等組成，且試驗與操作的工作臺布局合理美觀，實現開放式一體化設計。設備支架采用鋁合金+不銹鋼等防腐材料，水箱、水槽、面板采用304以上不銹鋼等防腐材料制作，電線氣管等用合適的方式集中布置，且具有電器等安全防護措施；
（5）裝夾系統應獨立設計安裝，且能對符合標準要求的試樣進行安裝固定；
（6）測試工位數：1個工位，3個出口；
（7）系統硬件：采集控制器及人機界面，由可編程邏輯控制器（PLC）、9#觸摸屏人機界面、主流品牌傳感器及相應的配套硬件構成等。
pilaoshiyanji-p其他產品
濟南思明特科技有限公司研發的高壓脈沖試驗臺由油箱系統、過濾凈化系統、泵源系統、伺服換向系統、壓力調節系統、伺服增壓系統、溫度調節系統、測控系統等組成；由于各系統可靠性要求較高，各種元件要耐高溫，所以主要器件選用進口成件。主要用于高壓脈沖壽命試驗的考核。
加氫口耐久性試驗機主要用于加氫口的疲勞耐久試驗。采用PLC+計算機控制；程序設計控制器作為電氣控制系統。基于集成電路和電子技術的控制裝置采用程序電氣控制。 系統配置有思明特氣體泵。通過增壓泵講氣體進行增壓實現被測件的測試。GBT 26779-2021 燃料電池電動汽車加氫口
液壓導管壓力循環試驗機主要用于系統中液壓軟管總成、管路、接頭等的壓力循環試驗。本試驗機采用計算機控制，液晶顯示屏顯示試驗過程，具有操作簡便，自動報警等功能，使用安全，是各科研院所、國家質檢機構、大型管材廠家必備的檢測設備。
藍油壓力脈沖試驗臺主要包括液壓油源、試驗臺和控制系統三部分。其中液壓油源主要為系統提供滿足壓力、流量、溫度要求的工作介質;試驗臺包括安裝臺面及液壓組件用于產品安裝及波形產生;控制系統用于脈沖波形的產品、控制以及相應指標(溫度、頻率、壓力、波形、次數等)的監控以及試驗數據的記錄。主要用于工作液介質為磷酸酯級阻燃液壓油(藍油)的液壓產品的壓，脈沖試驗，可滿足不同液壓產品多種脈沖波形的壓力脈沖試驗要求。
燃油濾清器脈沖試驗機主要用于汽車、摩托車燃油濾清器的脈沖試驗，檢測濾清器的壽命。本試驗機的試驗要求和結果均符合國家標準的要求，是各檢測中心和科研院所必備的壓力疲勞檢測設備。 濾清器疲勞試驗機用于產品的耐壓疲勞測試，產品采用伺服控制技術，可以自由設定試驗壓力、試驗次數、試驗時間等改參數。
|
