一、產品介紹：
濟南思明特科技有限公司研發的安全閥校驗裝置主要用于DN15~200mm法蘭式安全閥、螺紋式安全閥、全啟式/微啟式安全閥、彈簧直接載荷式安全閥的密封性能、起跳壓力、回座壓力等，考核其壓力安全性能。
二、安全閥校驗裝置參數
使用壓力范圍：（0-40）MPa；
傳壓介質：氮?dú)狻⑺?
介質壓力表：耐震壓力表，材質為不銹鋼材質，量程（0~25）MPa，精度等級2.5級，Y60軸向安裝，帶邊面板安裝。
高壓壓力表：耐震壓力表，材質為不銹鋼材質，量程（0~60）MPa，精度等級2.5級，Y60軸向安裝，帶邊面板安裝。
標準壓力表：耐震壓力表需充硅油，量程（0~2.5）MPa、（0~25）MPa、（0~60）MPa各2臺，精度等級0.4級，徑向安裝，正面帶有調零裝置。
管閥件：針閥、球閥、各種接頭、為進口產品、面板安裝、1/4”卡套連接、操作壓力10000PSI，材質316SS。儀表管采用1/4“儀表管，壁厚0.065“，材質316SS。
三、安全閥校驗裝置特點

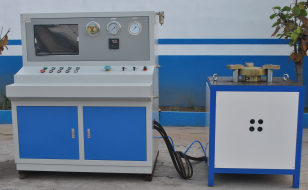

操作臺使用304不銹鋼方鋼管焊接搭建而成。安裝板單獨設置，儀表及管閥件均為面板安裝，尺寸大小合適。安裝板均使用厚度不低于2mm的304不銹鋼板，所有不銹鋼板表面采用拉絲處理，美觀大方。
本裝置所有高壓閥門、管件及接頭均采用304材質產品，管路采用無焊連接，錐面密封，適合大多數介質。
配備思明特?cái)?shù)據采集軟件，由動態通訊，數據采集，結果觀察，記錄查詢，數據處理及打印等功能模塊組成。保證了數據采集的高效性和準確性，結果輸出方便快捷。
原理圖
femenshiyanji-f
